S 2111 Sicherheitsmodul mit Zweihandsteuerung

Zubehör

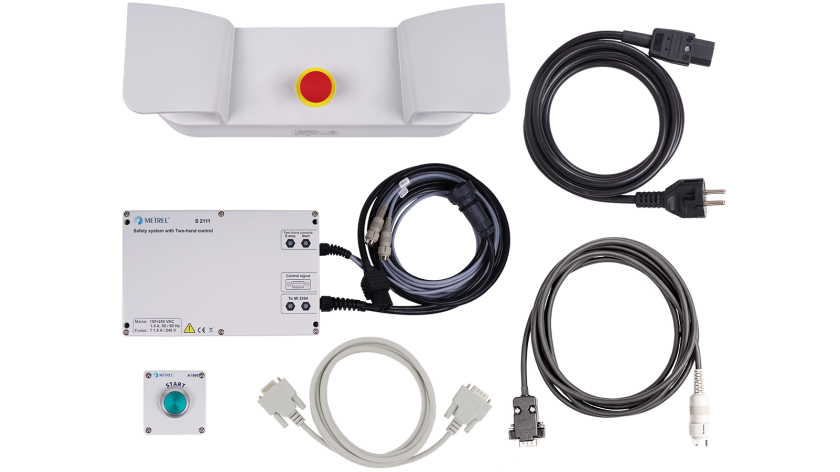

S 2111 Lieferumfang

  • S 2111/1 Sicherheitssystem mit Zweihand-Steuerung
  • S 2111/1 Sicherheitssystem mit Zweihand-Steuerung
  • S 2111/2 Zweihand-Bedienkonsole
  • A 1728 Netzkabel C13/Schuko, 3x 0,75 mm2, 2 m
  • A 1690 Start-Taste A 1696 Verbindungskabel
  • A 1017 Kommunikationskabel, RS232, 2 m
Beim Zweihand-Bedienfeld handelt es sich um ein nicht trennendes Schutzgerät. Im Allgemeinen dient es dazu, die Position beider Hände des Bedieners eines Prüfsystems abzusichern, der ein Steuersignal für das Anlegen einer gefährlichen Prüfspannung gibt. Das Zweihand-Bedienfeld stellt sicher, dass der Bediener nicht in Gefahrensituationen eingreift. An Teststationen, an denen an die Prüflinge gefährliche Spannungen ohne Testabdeckungen oder Testfühler angelegt werden, sollte eine Zweihand-Startsteuerung verwendet werden.  Dieses Sicherheitsmodul ist für den Schutz mit zwei Handsteuerungsgeräten und Notschalter vorgesehen. Während des Tests müssen beide Tasten des Zweihandsteuerungsgeräts gedrückt werden. Wenn eine der Tasten deaktiviert wird, trennt das Sicherheitsmodul die Messkreise vom Netz. Wenn der Notschalter betätigt wird, wird das Testsystem vom Netz getrennt. Mit der START-Taste wird das Sicherheitsmodul nach dem (erneuten) Einschalten aktiviert.

nach Normen

Sicherheit elektrischer Schaltanlagen

  • ESB-Kompetenzen: Elektrische Schaltanlagen Sicherheitsprüfung
  • DIN EN 61439-1 (VDE 0660-600-1):2012-06 Niederspannungs-Schaltgerätekombinationen - Teil 1: Allgemeine Festlegungen (IEC 61439-1:2011); Deutsche Fassung EN 61439-1:2011

Maschinensicherheit

  • MST-Kompetenzen: Maschinen Elektrische Sicherheitsprüfung
  • DIN EN 50191 (VDE 0104):2011-10; VDE 0104:2011-10 Errichten und Betreiben elektrischer Prüfanlagen
  • DIN EN 60950 (VDE 0805):2001-12 Sicherheit von Einrichtungen der Informationstechnik

Sicherheit von tragbaren Geräten

  • PAT-Kompetenzen: Sicherheitsprüfung tragbarer Geräte
  • DIN EN 60335-1 (VDE 0700-1):2020-08 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 1: Allgemeine Anforderungen
  • DIN EN IEC 60598-1 (VDE 0711-1):2022-03 Leuchten - Teil 1: Allgemeine Anforderungen und Prüfungen
  • VDE 0701 Prüfung nach Instandsetzung, Änderung elektrischer Geräte - Wiederkehrende Prüfung
  • VDE 0702 Prüfung elektrischer Geräte - Allgemeine Anforderungen an die elektrische Sicherheit

Gerätesicherheit gegenüber dem Benutzer

  • Richtlinie EMV 89/336/EWG zur elektromagnetischen Verträglichkeit
  • DIN EN 61010-031 (VDE 0411-031):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 031: Sicherheitsbestimmungen für handgehaltenes und handbedientes Messzubehör zum elektrischen Prüfen und Messen

Funktionen

Wichtigste Funktionen

  • Es sind höchste Schutzarten bis PLe oder SIL3 möglich;
  • Schutz vor direktem Berühren;
  • Bei allen Komponenten der Sicherheitsmodule handelt es sich um zugelassene Sicherheitsgeräte;
  • Mühelose Integration in das Messsystem.

Anwendungen

End-of-Line-Sicherheitsprüfung in der Produktion

  • Prüfstation ohne automatischen Schutz mit Zweihandsteuergerät S 2111

Optionales Zubehör

Downloads

Datasheet Sprache Version Datum Hinweise Dateityp Dateigröße Download
S 2111 Sicherheitsmodul mit Zweihandsteuerung de 2021 28.04.2021 pdf 489.32 KB
