MI 2883 Energy Master
Netzqualitätsanalysator der Klasse S
Beim MI 2883 Energy Master handelt es sich um ein tragbares dreiphasiges Netzqualitätsanalyse-Gerät, das speziell für die Energieerfassung und die anschließende Effizienzberechnung entwickelt wurde. Die Reduzierung des Energieverbrauchs senkt die Energiekosten und kann zu Kosteneinsparung führen. Energy Master ist das perfekte Werkzeug für das langfristige Aufzeichnen und das anschließende Nachbearbeiten der aufgezeichneten Daten. Großes, übersichtliches grafisches Farbdisplay, das dem Benutzer die Analyse und Datenprüfung vor Ort ermöglicht. Die praktischen Schnelleinstellungstasten machen das Instrument benutzerfreundlicher und ermöglichen eine schnellere Datenübersicht. Das moderne PC-SW-Paket PowerView3 ermöglicht detaillierte Analysen der aufgezeichneten Daten, ein direktes Auslesen von der microSD-Speicherkarte, das Analysieren von Langzeitaufzeichnungen sowie das automatische Erstellen professioneller Testberichte.

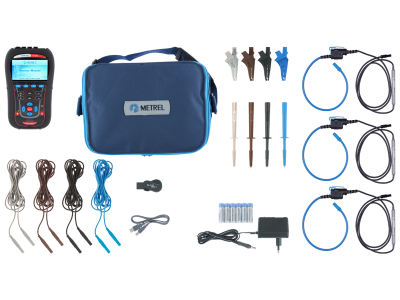

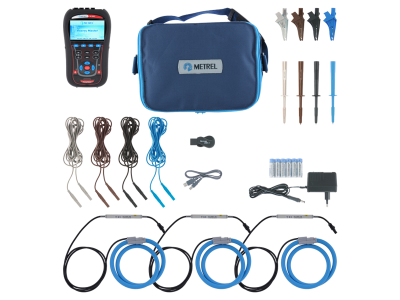

Sets
Empfehlen
- Prüfgerät Energy Master
- 1-phasige flexible Stromzangen 3000 / 300 / 30 A (A 1502), 3 Stück
- Prüfspitze (braun, schwarz, grau, blau), 4 Stück
- Krokodilklemme (braun, schwarz, grau, blau), 4 Stück
- Spannungsmessleitung (braun, schwarz, grau, blau), 4 Stück
- Aufkleber für Farbkennzeichnung
- MicroSD Speicherkarte 8,0 GB
- MicroSD Kartenleser
- PC SW PowerView3
- USB Kabel
- Stromversorgungsadapter
- 1.2 V NiMH-Akku, 6 Stück
- Gepolsterte Tragetasche
- Bedienungsanleitung
- Kalibrierzertifikat
- Gerät Energy Master
- Flexible Einphasen Stromzange 3000 / 300 / 30 A (A 1227), 3 Stück
- Prüfspitze (braun, schwarz, grau, blau), 4 Stück
- Krokodilklemme (braun, schwarz, grau, blau), 4 Stück
- Spannungsmessleitung (braun, schwarz, grau, blau), 4 Stück
- Aufkleber für Farbkennzeichnung
- MicroSD Speicherkarte 8,0 GB
- MicroSD Kartenleser
- PC SW PowerView3
- USB Kabel
- Stromversorgungsadapter
- 1.2 V NiMH-Akku, 6 Stück
- Gepolsterte Tragetasche
- Bedienungsanleitung
- Kalibrierzertifikat
- Gerät Energy Master
- Prüfspitze (braun, schwarz, grau, blau), 4 Stück
- Krokodilklemme (braun, schwarz, grau, blau), 4 Stück
- Spannungsmessleitung (braun, schwarz, grau, blau), 4 Stück
- Aufkleber für Farbkennzeichnung
- MicroSD Speicherkarte 8,0 GB
- MicroSD Kartenleser
- PC SW PowerView3
- USB Kabel
- Stromversorgungsadapter
- 1.2 V NiMH-Akku, 6 Stück
- Gepolsterte Tragetasche
- Bedienungsanleitung
- Kalibrierzertifikat
nach Normen
Power quality
- PQA Competences: Power Quality Analyzing & Reporting
- IEC/EN 61000-4-15 Electromagnetic compatibility (EMC) – Part 4: Testing and measurement techniques – Section 15: Flickermeter – Functional and design specifications
- IEC/EN 61000-4-30 Ed. 3.0 Electromagnetic compatibility (EMC) – Part 4-30: Testing and measurement techniques – Power quality measurement methods
- IEC/EN 61557-12 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 12: Power metering and monitoring devices (PMD)
- IEEE 1459-2010 IEEE Standard Definitions for the Measurement of Electric Power Quantities Under Sinusoidal, Nonsinusoidal, Balanced, or Unbalanced Conditions
- GOST 33073-2014 Elektrische Energie. Elektromagnetische Verträglichkeit technischer Geräte. Kontrolle und Überwachung der Stromqualität in den öffentlichen Stromversorgungssystemen
- GOST R 54149: 2010 Electric energy. lectromagnetic compatibility of technical equipment. Power quality limits in the public power supply systems
- IEEE 519 Recommended Practice and Requirements for Harmonic Control in Electric Power Systems
- EN 50160 Voltage characteristics of electricity supplied by public distribution networks
Gerätesicherheit gegenüber dem Benutzer
- IEC/EN 61000 Electromagnetic compatibility (EMC) series
- IEC/EN 61000-4-7 Electromagnetic compatibility (EMC) - Part 4-7: Testing and measurement techniques - General guide on harmonics and interharmonics measurements and instrumentation, for power supply systems and equipment connected thereto
Funktionen
Messfunktionen
- Spannung: TRMS, Spitze, Scheitelfaktor (3 Kanäle);
- Strom: TRMS, Spitze, Scheitelfaktor (4 Kanäle);
- Leistung (Wirk-, Blind-, Scheinleistung);
- Die Leistungsmessungen erfüllen IEEE 1459 (Wirk-, Blind-, Grundschwingungs- und Oberschwingungsleistung sowie Lastunsymmetrie) vollständig;
- Unsymmetrien, Flickern;
- Analyse der der harmonischen und zwischenharmonischen Frequenzen bis zur 50. Oberschwingung, TDD und THD-Messung;
- Energie (Wirk- und Blindenergie, generiert, verbraucht);
- Erfassung und Aufzeichnung von Stromversorgungsereignissen (Abschaltungen, Unterbrechungen, Überhöhungen, Einbrüche);
- Netzqualitätsanalyse gemäß EN 50160;
- Aufzeichnung von bis zu 7 einstellbaren Alarmen;
- Temperaturmessung;
- Leistungsfaktor, cos φ und tg φ.
Wichtigste Funktionen
- 3-Spannungskanäle mit großem Messbereich: 0 ... 1000 Vrms (CAT III / 1000 V);
- 4 Stromkanäle mit Unterstützung für das automatische Erkennen der Stromzangen sowie Messbereichsauswahl „auf dem Gerät“;
- Automatisches Erkennen sowie Auswählen des Messbereichs der intelligenten Stromzangen;
- Konform mit der Netzqualitätsnorm IEC 61000-4-30, Klasse S;
- Vollständige Analyse der Netzqualität gemäß EN 50160, einschließlich der Netzsignale und zwischenharmonischen Frequenzen;
- Unterstützung von MicroSD-Speicherkarten bis zu 32 GB (8-GB-Karte ist im Lieferumfang enthalten);
- Farbcodierte Eingangsanschlüsse und Anschlussbeschriftungen, die Ihrer Einsatzregion angepasst sind;
- Ein intuitives Hauptmenü und große Symbole vereinfachen die Navigation sowie die Konfiguration des Geräts
- Die leistungsfähige PC-Software PowerView3 ermöglicht das Herunterladen, Anzeigen und Analysieren der aufgezeichneten Daten sowie eine professionelle Berichterstellung;
- Flexible Stromzangen (ohne zusätzliche Stromversorgung) sind im Lieferumfang des Euro- und Advanced-Sets enthalten.
Software
Das mächtige PC-Softwarepaket PowerView wird als Teil einer Standardgarnitur mitgeliefert und ermöglicht Herunterladen und Analyse von auf-gezeichneten Daten sowie Drucken professioneller Prüfprotokolle. Über eine einfache, aber leistungsstarke Schnittstelle hilft PowerView dabei, aufgezeichnete Daten schnell zu finden und komplexe Analyse und Datenvergleich auszuführen.
Technische Daten
- Abmessungen (l x h x h): 230 x 140 x 80 mm.
- Gewicht (ohne Zubehör): 1 kg.
Spezifikationen
Software
Downloads
| Dateityp | Dateiname | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Online | Download |
|---|---|---|---|---|---|---|---|---|---|
| Datasheet | MI 2883 Energy Master | de | 2020 | 25.08.2020 | 1.61 MB | ||||
| Manual | MI 2883 Energy Master | de | 1.6.9. | 20.03.2023 | 20 753 201 | 7.53 MB | Login | ||
| Manual | SW 0802 PowerView3 | de | 1.7.8. | 19.04.2023 | 20 753 176 | 18.77 MB | Login | ||
| DoC | EU Declaration of Conformity | Multi-Language | 10.08.2021 | QR code | Externer Link | Unbekannt | |||
| PC Software | SW 0802 PowerView3 (64-bit) | Multi-Language | 3.0.0.5766 | 27.01.2023 | Readme | zip | 165.35 MB | Login | |
| PC Software | SW 0802 PowerView3 (32-bit) | Multi-Language | 3.0.0.5766 | 27.01.2023 | Readme | zip | 164.99 MB | Login | |
