MD 9910 Wärmebildkamera

Wärmebildkameras

Die MD 9910 ist eine kleine Wärmebildkamera mit großen Ambitionen. Die Bildfrequenz ist mit 50 Hz extrem schnell. Die thermische Auflösung von 80×80 Pixeln kann Schäden an Kontakten in elektrischen Schalttafeln oder Verteilern, Überstrom- oder Überspannungsschutz unter Spannung oder unnötige Reibung an Motorachsen zeigen. Die Fehlersuche auf der Leiterplatte wird durch die Entdeckung von Hot Spots aus nächster Nähe erleichtert. Gleichzeitig erlaubt die kurze Brennweite ein schnelles Durchfahren großer Flächen. Die Temperatur in der Mitte der Aufnahme, heiße und kalte Markierungen geben einen besseren Eindruck vom Bild und seiner Spannweite. Aufgenommene Bilder können mit Hilfe der App und der Bluetooth-Verbindung sofort auf ein Android-Gerät übertragen werden. Die Messspanne kann manuell eingestellt werden, um die Vorteile der großen thermischen Auflösung nutzen zu können. Großer Li-Ionen-Akku ermöglicht 4 bis 5 Stunden Laufzeit Das Geräte wurde auf 2 m Fallhöhe getestet.

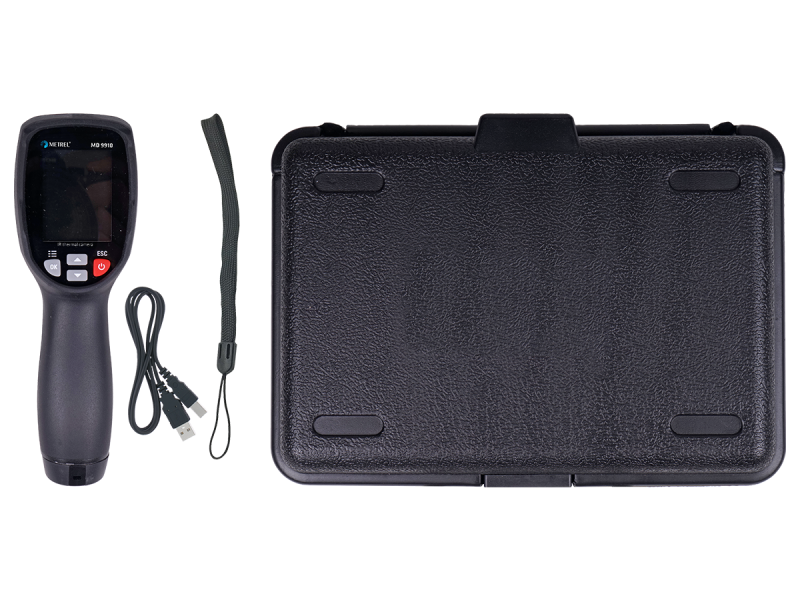

Sets

Funktionen

Messfunktionen

  • Temperatur;
  • Temperaturdifferenz.

Wichtigste Funktionen

  • Sehr schnelle Bildfrequenz von 50 Hz;
  • Drei Markierungen auf dem Bildschirm (heißest, kältest, zentral);
  • 5 verschiedene Paletten;
  • Sperren- und Vergleichen-Funktion;
  • Temperatur in °C °F oder K;
  • LED-Leuchte;
  • Android-Apps für Bluetooth-Verbindung;
  • Sofortige Bildfreigabe über Bluetooth;
  • Aufnahme von Bildern aus der Android-App;
  • Wiederaufladbare Li-Ion-Akku mit langer Lebensdauer;
  • Interner Speicher;
  • Bildhaltefunktion.

Software

Technische Daten

  • Abmessungen (w x h x l): 180 x 60 x 75 mm
  • Gewicht (ohne Zubehör): 260 g

Anwendungen

e-Mobility

  • Renewable power and car charging

Sicherheit bei der elektrischen Installation bei niedriger Spannung

  • Schalttafeln und automatischer Auslöseschutz
  • Elektrische Sicherheit an öffentlichen Plätzen

Niederspannungsqualität

  • Unterbrechungsfreie Stromversorgung
  • Berichte zur Stromqualität
  • Auswirkungen von Stromqualitätsproblemen auf das Wohn- und Arbeitsumfeld

Besondere Standorte

  • Nass- und Außenbereiche
  • IT-System
  • Gleichstrominstallationen
  • EVSE-Konstruktion und -Prüfung

Stromversorgung und Stromverteilung

  • Krankenhaus-Schalttafeln und automatischer Auslöseschutz
  • Stromqualität
  • Unterbrechungsfreie Stromversorgung im Gesundheitswesen

Operationsräume oder Operationssäle

  • Medizinische Geräte

Patientenaufwachräume und Krankenstationen

  • Elektrische Sicherheit im Gesundheitswesen, im öffentlichen Raum und am Arbeitsplatz
  • Elektrische Sicherheit in Nassbereichen von Krankenhäusern

Fehlerbehebung

  • Fehlerbehebung bei der Installation
  • Außendienst

Allgemeiner Zweck

  • Industrielle Prüfung

Spezifikationen

Software

Downloads

Dateityp Dateiname Sprache Version Datum Hinweise Dateityp Dateigröße Online Download
Datasheet MD 9910 Thermal camera de 2019 28.01.2020 pdf 199.2 KB
Manual MD 9910 Thermal camera Multi-Language 1.1.5 01.10.2021 20 752 957 pdf 760.02 KB Login
DoC EU Declaration of Conformity Multi-Language 10.08.2021 QR code Externer Link Unbekannt
Android SW 1305 aMIRA Android en 04.01.2021 QR code Externer Link Unbekannt
