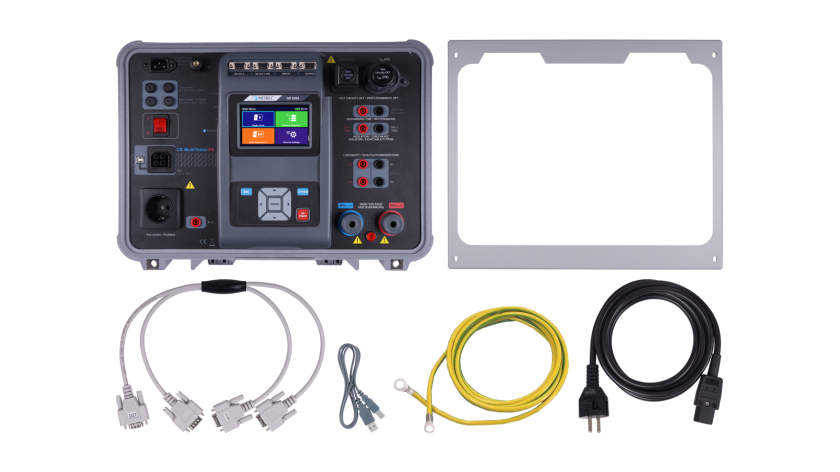

MI 3394 XS Lieferumfang (ST) Neu

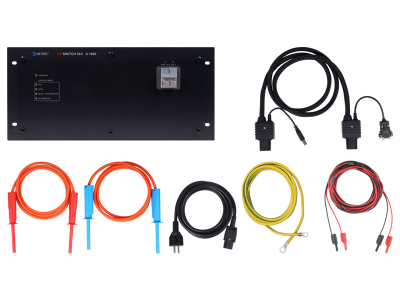

Der A 1600 CE-5-kV-Schalter vereint alle Funktionen des CE MultiTesterXS und erweitert diese auf vier HS-Prüfkanäle sowie zwei 4-Leiter-Durchgangstestkanäle. Der 5-kV-CE-Schalter kann gemeinsam mit mehreren separaten Anschlusskästen verwendet werden, die verschiedene Kontaktmöglichkeiten für Prüflinge umfassen. Der Betrieb des 5-kV-CE-Schalters wird vollständig vom Mastergerät gesteuert. Daher ist während der Tests kein Benutzereingriff erforderlich.



A 1600 Lieferumfang

• A 1600 CE-5-kV-Schalter
• A 1728 Netzkabel C13/Schuko, 3x 0,75 mm2, 2 m
• A 1695 Erdungskabel, 2 m
• A 1076 Durchgangsprüfleitung, 2,5 m, 2 Stück
• A 1645 Multifunktionsprüfkabel, TC1, 1,3 m
• A 1601 HS-Prüfleitung mit Prüfspitze, rot, 1,5 m
• A 1602 HS-Prüfleitung mit Prüfspitze, blau, 1,5 m

Das kompakte Tischgehäuse A 1674 ist für das Integrieren des CE-Multitester-Instruments oder/und des 5-kV-CE-Schalters A 1600 vorgesehen. Das Design ermöglicht das schnelle und einfache Integrieren von Messkomponenten.



A 1674 Lieferumfang

• A 1674 Vollständig montiertes Rack-Gehäuse
• A 1695 Erdungskabel, 2 m

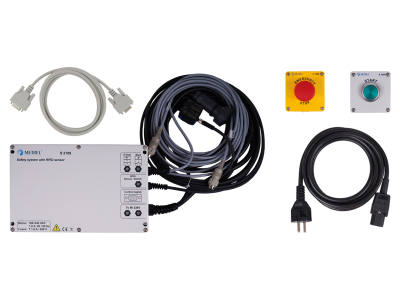

Dieses Sicherheitsmodul ist für Testplätze mit Schutzabdeckungen oder Schutztüren vorgesehen. Dieses Modul ist für den Schutz mit einem RFID-Sensor und Notschalter vorgesehen. Der RFID-Schalter gibt den Zustand (geöffnet/geschlossen) der Tür des Gehäuses oder Schranks an. Wenn die Tür geöffnet wird, trennt das Sicherheitsmodul die Messkreise vom Netz, sodass der Bediener optimal geschützt ist. Das Sicherheitsmodul ist zudem mit einem Notschalter und einer START-Taste ausgestattet.



S 2109 Lieferumfang

• S 2109 Sicherheitssystem mit RFID-Sensor
• A 1728 Netzkabel C13/Schuko, 3x 0,75 mm2, 2 m
• A 1690 Start-Taste
• A 1689 Not-Aus-Schalter
• A 1017 Kommunikationskabel, RS232, 2 m

Bei diesem Sicherheitsmodul handelt es sich um eine für die Produktion optimierte Sicherheitskomponente, die sich physikalisch nicht auf die Aktionen des Bedieners auswirkt. Die Lichtvorhänge sollen die Sicherheit gewährleisten, indem der Betrieb des Testsystems unterbrochen wird, wenn ein Objekt einen bestimmten Sicherheitsbereich durchquert. Die Lichtvorhänge überwachen, ob ein Objekt in die Verbotszone eingedrungen ist. Wenn die Lichtvorhänge eine Überschreitung erkennen, trennt das Sicherheitsmodul die Messkreise vom Netz.

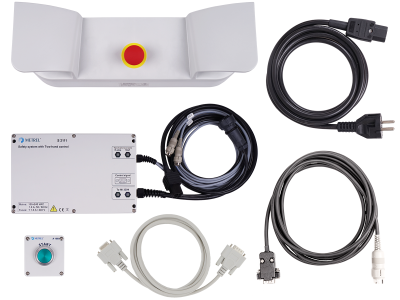

Beim Zweihand-Bedienfeld handelt es sich um ein nicht trennendes Schutzgerät. Im Allgemeinen dient es dazu, die Position beider Hände des Bedieners eines Prüfsystems abzusichern, der ein Steuersignal für das Anlegen einer gefährlichen Prüfspannung gibt. Das Zweihand-Bedienfeld stellt sicher, dass der Bediener nicht in Gefahrensituationen eingreift. An Teststationen, an denen an die Prüflinge gefährliche Spannungen ohne Testabdeckungen oder Testfühler angelegt werden, sollte eine Zweihand-Startsteuerung verwendet werden.  Dieses Sicherheitsmodul ist für den Schutz mit zwei Handsteuerungsgeräten und Notschalter vorgesehen. Während des Tests müssen beide Tasten des Zweihandsteuerungsgeräts gedrückt werden. Wenn eine der Tasten deaktiviert wird, trennt das Sicherheitsmodul die Messkreise vom Netz. Wenn der Notschalter betätigt wird, wird das Testsystem vom Netz getrennt. Mit der START-Taste wird das Sicherheitsmodul nach dem (erneuten) Einschalten aktiviert.



S 2111 Lieferumfang

• S 2111/1 Sicherheitssystem mit Zweihand-Steuerung
• S 2111/1 Sicherheitssystem mit Zweihand-Steuerung
• S 2111/2 Zweihand-Bedienkonsole
• A 1728 Netzkabel C13/Schuko, 3x 0,75 mm2, 2 m
• A 1690 Start-Taste A 1696 Verbindungskabel
• A 1017 Kommunikationskabel, RS232, 2 m

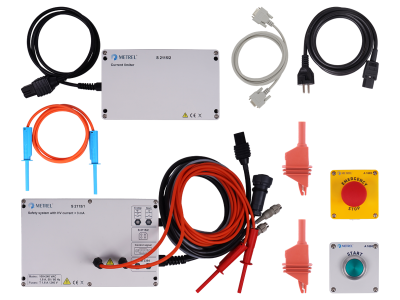

In vielen Ländern sind bei Hochspannungstests mit Wechselstrom bis 3 mA keine zusätzlichen Arbeitsschutzmaßnahmen erforderlich. Wenn der Strom größer als 3 mA ist, muss ein spezielles Testsystem mit automatischem Berührungsschutz oder ein abgeschotteter Bereich mit Warnlicht und Zweihandbedienung verwendet werden.  Dieses Sicherheitsmodul ist für die Begrenzung auf einen sicheren Prüfstrom für HS-Tests vorgesehen. Es besteht aus zwei Kästen. Der erste Kasten S 2115_1 enthält Widerstände, die in Reihe mit dem HS-Messkreis geschaltet sind. Die Widerstände reduzieren die Ausgangsleistung des Hochspannungskreises erheblich (Kurzschlussleistung <20 mA). Der zweite Kasten S 2115_2 umfasst ein Stromüberwachungsgerät. Wenn der Prüfstrom 3 mA überschreitet, trennt die eingebaute Stromüberwachung die Messkreise innerhalb eines sicheren Zeitraums vom Netz. Mit der START-Taste wird das Sicherheitsmodul nach dem (erneuten) Einschalten aktiviert.



S 2115 Lieferumfang

• S 2115/1 Sicherheitssystem mit Strombegrenzung, HS-Strom <3 mA
• S 2115/2 Strombegrenzer
• A 1728 Netzkabel C13/Schuko, 3x 0,75 mm2, 2 m
• A 1773 Krokodilklemme, rot, (HS)
• A 1602 HS-Prüfleitung mit Prüfspitze, blau, 1,5 m
• A 1690 Start-Taste
• A 1689 Not-Aus-Schalter
• A 1017 Kommunikationskabel, RS232, 2 m

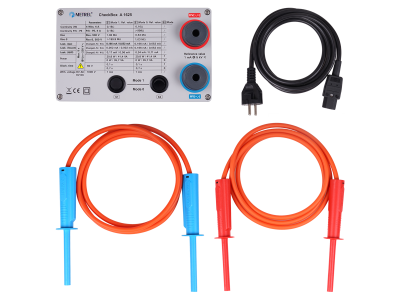

Das Testsystem sollte regelmäßig und täglich überprüft werden. CheckBox verfügt über eine integrierte Elektronik mit Referenzwerten, mit denen das ordnungsgemäße Funktionieren des Messsystems ermittelt werden kann. A 1625 CE CheckBox ist zum Überprüfen ordnungsgemäßer Messungen mit Geräten wie z. B. MI 3394 und MI 3325 und jeweils in Kombination mit A 1460 oder A 1600 sowie einem der Anschlusskästen gedacht.

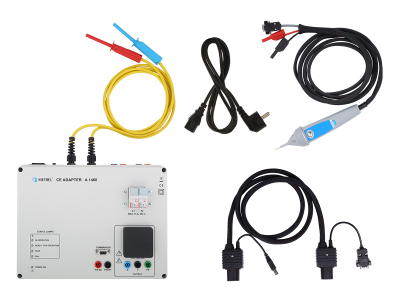

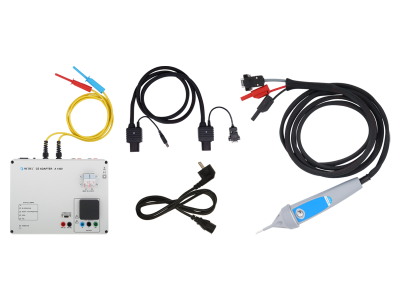

Beim CE-Adapter A 1460 handelt es sich um einen aktiven Schalter oder Adapter zum Ausführen von AutoSequences® auf elektrischen Anlagen in Kombination mit den Mastergeräten. Der Betrieb des CE-Testadapters wird vollständig vom Mastergerät gesteuert. Daher ist während der Tests kein Benutzereingriff erforderlich. Die E/A-Anschlüsse und LEDs zum Steuern des AutoSequence®-Flusses sind integriert. Der Adapter ist gegen das Anlegen einer zu hohen Spannung an den Ausgängen geschützt (HW- und SW-Schutz).



A 1460 Lieferumfang

• A 1460 CE-Adapter
• A 1728 Netzkabel C13/Schuko, 3x 0,75 mm2, 2 m
• A 1511 Tip-Commander 2M5, 2,5 m
• A 1645 Multifunktionsprüfkabel, TC1, 1,3 m
