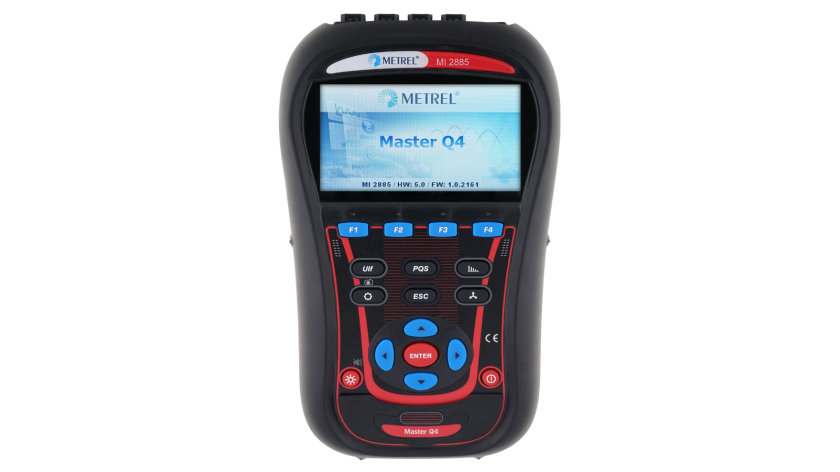

MI 2885 Master Q4

Netzqualitätsanalysator der Klasse S

Das MI 2885 PowerMasterQ4 ist ein tragbares Messgerät für die Analyse der Netzqualität in Dreiphasensystemen, das dem Benutzer mit seinem großen, übersichtlichen Grafik-Farbdisplay gestattet, durch einfaches Anschließen des Geräts Unregelmäßigkeiten der Harmonischen Oberschwingungen, Phasenverschiebungen und Wellenformen in der Anlage festzustellen. Das Gerät wurde sowohl für Langzeitaufzeichnungen als auch für die Suche und Behebung von Netzqualitätsproblemen in Dreiphasen- und Einphasen-Energieverteilungssystemen entwickelt. Die handlichen Quick Set-Tasten machen das Gerät noch benutzerfreundlicher und ermöglichen einen schnelleren Datenüberblick für die Fehlerbehebung. Das moderne Softwarepaket PowerView3 ermöglicht detaillierte Analysen der aufgezeichneten Daten, ein direktes Lesen der Daten von der MicroSDKarte, Analysen der Langzeitaufzeichnungen und die automatischer Erstellung von professionellen Prüfberichten.

Sets

nach Normen

Stromqualität

  • PQA Competences: Power Quality Analyzing & Reporting
  • IEC/EN 61000-4-15 Electromagnetic compatibility (EMC) – Part 4: Testing and measurement techniques – Section 15: Flickermeter – Functional and design specifications
  • IEC/EN 61000-4-30 Ed. 3.0 Electromagnetic compatibility (EMC) – Part 4-30: Testing and measurement techniques – Power quality measurement methods
  • IEC/EN 61557-12 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 12: Power metering and monitoring devices (PMD)
  • IEEE 1459-2010 IEEE Standard Definitions for the Measurement of Electric Power Quantities Under Sinusoidal, Nonsinusoidal, Balanced, or Unbalanced Conditions
  • GOST 33073-2014 Elektrische Energie. Elektromagnetische Verträglichkeit technischer Geräte. Kontrolle und Überwachung der Stromqualität in den öffentlichen Stromversorgungssystemen
  • GOST R 54149: 2010 Electric energy. lectromagnetic compatibility of technical equipment. Power quality limits in the public power supply systems
  • IEEE 519 Recommended Practice and Requirements for Harmonic Control in Electric Power Systems
  • EN 50160 Voltage characteristics of electricity supplied by public distribution networks

Gerätesicherheit gegenüber dem Benutzer

  • IEC/EN 61000 Electromagnetic compatibility (EMC) series
  • IEC/EN 61000-4-7 Electromagnetic compatibility (EMC) - Part 4-7: Testing and measurement techniques - General guide on harmonics and interharmonics measurements and instrumentation, for power supply systems and equipment connected thereto

Funktionen

Messfunktionen

  • Spannung: TRMS, Spitze, Scheitelfaktor (4-Kanal);
  • Strom: TRMS, Spitze, Scheitelfaktor (4-Kanal);
  • Leistung (Wirk-, Blind-, Scheinleistung);
  • Die Leistungsmessungen entsprechen vollkommen der IEEE 1459 (Wirk-, Blind-, Grundschwingungsleistung, der Harmonischen und Lastunsymmetrie);
  • Frequenzumrichter (VFD), 400Hz;
  • Messung von Unsymmetrien und Flickern;
  • Analyse von Harmonischen und Zwischenharmonischen bis zur 50. Harmonischen, TDD-Messung;
  • Energie (Wirk- und Blindenergie, generiert, verbraucht);
  • Erfassung und Aufzeichnung von Stromversorgungsereignissen (Abschaltungen, Unterbrechungen, Spannungsüberhöhungen und -einbrüche);
  • Überwachung und Aufzeichnung von Einschaltströmen;
  • Anzeige von Wellenform/Einschaltspitzen, Momentaufnahmen und Aufzeichnung;
  • Netzqualitätsanalysen gemäß EN 50160, IEEE 50019;
  • Aufzeichnung von bis zu 7 einstellbaren Alarmen;
  • Temperaturmessung;
  • Effizienz des Photovoltaik-Wechselrichters Messungen;
  • Leistungsfaktor, tg fi.

Wichtigste Funktionen

  • 4 Spannungskanäle mit großem Messbereich: 0 ... 1000 Vrms (CAT III / 1000 V);
  • 4 Stromkanäle mit Unterstützung für automatische Stromzangenerkennung und Messbereichswahl. „im Gerät“;
  • Automatische Erkennung von Smart-Stromzangen und Auswahl ihres Messbereichs;
  • Übereinstimmung mit der Netzqualitätsnorm IEC 61000-4-30 Klasse S (0.1%).
  • Vollständige Analyse der Netzqualität gemäß EN 50160, einschließlich Netzsignale und Zwischenharmonische;
  • Unterstützung für microSD-Speicherkarten (8-GB mit dem Gerät mitgeliefert) bis zu 32GB.
  • Farbcodierte Eingangsanschlüsse und Anschlussbeschriftungen, die Ihrer Einsatzregion angepasst sind;
  • Ein intuitives Hauptmenü und große Icons machen die Navigation und Konfiguration auf dem Gerät sehr einfach;
  • Stromzange automatische Bereichswahl;
  • Die leistungsfähige PC-Software Power-View3 bietet den Download, die Ansicht und Analyse von aufgezeichneten Daten und eine professionelle Berichterstellung;

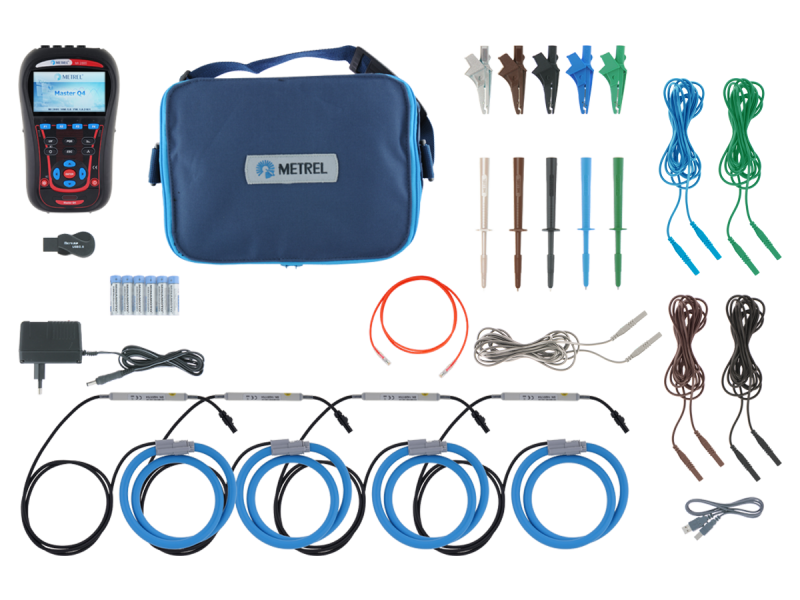

  • Flexible Stromzangen (ohne zusätzliche Stromversorgung) sind im Euro Set enthalten;
  • Remote-Kommunikation über Ethernet;
  • Synchronisierung mit GPS-Zeit (optional).

Software

Das mächtige PC-Softwarepaket PowerView wird als Teil einer Standardgarnitur mitgeliefert und ermöglicht Herunterladen und Analyse von auf-gezeichneten Daten sowie Drucken professioneller Prüfprotokolle. Über eine einfache, aber leistungsstarke Schnittstelle hilft PowerView dabei, aufgezeichnete Daten schnell zu finden und komplexe Analyse und Datenvergleich auszuführen.

Technische Daten

  • Abmessungen (l x h x h): 230 x 140 x 80 mm.
  • Gewicht (ohne Zubehör): 1 kg.

Anwendungen

Niederspannungsqualität

  • Unterbrechungsfreie Stromversorgung
  • Berichte zur Stromqualität
  • Auswirkungen von Stromqualitätsproblemen auf das Wohn- und Arbeitsumfeld

Stromversorgung und Stromverteilung

  • Stromqualität
  • Unterbrechungsfreie Stromversorgung im Gesundheitswesen

Spezifikationen

Software

Empfehlen

SW 0802 PowerView3

Downloads

Download Dateiname Sprache Version Datum Hinweise Dateityp Dateigröße Online Download
Datasheet MI 2885 Master Q4 de 2020 25.08.2020 pdf 1.96 MB
Manual MI 2885 Power Q4 de 8.1.2 29.05.2018 20 852 568 pdf 6.74 MB Login
Manual SW 0802 PowerView3 de 1.2.2 05.01.2021 20 753 176 pdf 18.82 MB Login
PC Software SW 0802 PowerView3 (32-bit) Multi-Language 3.0.0.5172 11.01.2021 Readme zip 152.05 MB Login
PC Software SW 0802 PowerView3 (64-bit) Multi-Language 3.0.0.5172 11.01.2021 Readme zip 152.38 MB Login
