MI 3215 TeraOhmHP 15 kV Neu

Hochspannungs isolations Prüfgeräte

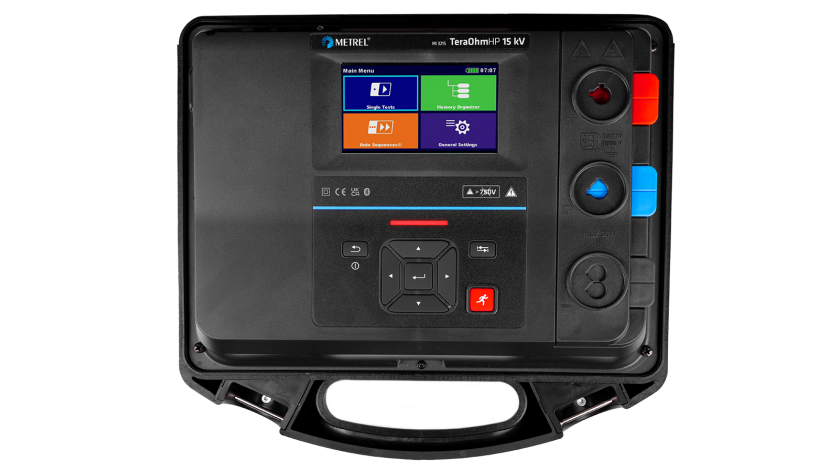

Der MI 3215 TeraOhmHP 15 kV ist ein tragbares, batterie- oder netzbetriebenes Hochleistungsprüfgerät mit ausgezeichnetem IP-Schutz (IP65), das für die Analyse des Isolationswiderstands unter Verwendung hoher DC-Prüfspannungen von bis zu 15 kV entwickelt wurde. Aufgrund seiner Robustheit (Messkategorie CAT IV) und seiner hohen Störfestigkeit gegenüber abgestrahlten EM-Feldern ist es am besten für anspruchsvolle Industrieumgebungen geeignet. Die Touchscreen- oder Tastenmanipulation über ein menügesteuertes LCD ermöglicht eine einfache und transparente Auswahl verschiedener Messmethoden und eine einfache Dateneingabe. Neu entwickelte Prüfleitungen verfügen über codierte Bananenstecker für den ordnungsgemäßen Anschluss und die Verriegelung, um sie vor unerwünschtem oder versehentlichem Entfernen zu schützen.

Wählen Sie einen Satz

Besitzen Sie dieses Produkt?

Reparatur & Kalibrierung

Technischer Support

Häufig gestellte Fragen

Dokumentationszentrum

Schulung

Welches ist das Beste für Sie?

Neu

MI 3215 TeraOhmHP 15 kV

vergleichen

Neu

MI 3211 TeraOhmHP 10 kV

vergleichen

MI 3205 TeraOhmXA 5kV

vergleichen

MI 3201 TeraOhm 5 kV Plus

vergleichen

MI 3202 GigaOhm 5 kV

vergleichen

MI 3121H SMATREC 2,5 kV Isolation/Durchgang

vergleichen

Produkte vergleichen

Produkte in der Produktsuche entdecken

Wählen Sie einen Satz

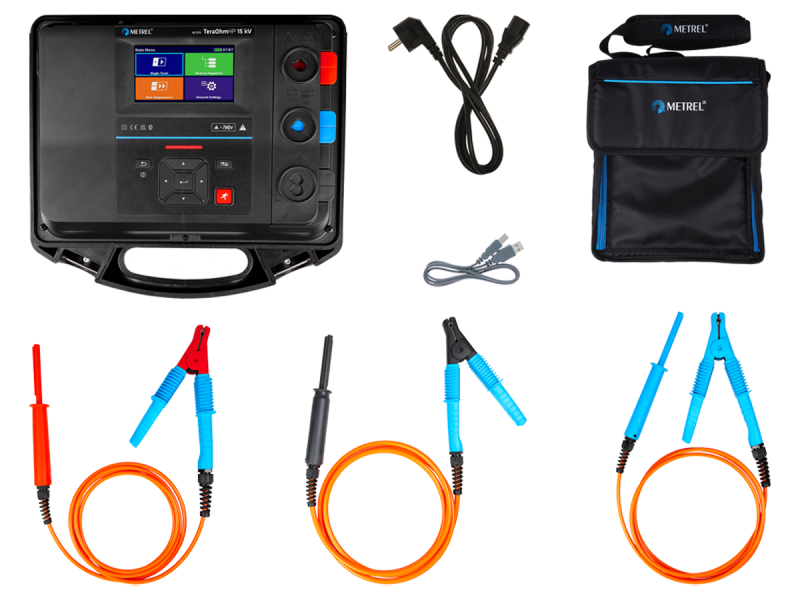

MI 3215 Lieferumfang

Gerät MI 3215 TeraOhmHP 15 kV
A 1794 3M HV-Prüfleitung, 3 m, schwarzer Bananenstecker/Krokodilklemme - abgeschirmt
A 1795 3M HV-Prüfleitung, 3 m, blauer Bananenstecker/Krokodilklemme
A 1793 3M HV-Prüfleitung, 3 m, roter Bananenstecker/Krokodilklemme
A 1728 Stromkabel, 2 m, 3 x 0,75 mm2,
IEC C13/Typ-E-Stecker
A 1727 USB-Kabel Typ A/B
A 1772 Weiche Tragetasche Größe: XXL
Metrel ES Manager BASIC-Lizenz*
SW 1201 Metrel ES Manager (Programminstallation) *
Bedienungsanleitung
Kalibrierzertifikat

*SW 1201 Metrel ES Manager und alle Dokumentationen können kostenfrei vom Metrel Webserver (https://www.metrel.si/en/downloads/) oder Metrel Documentation Center (https://doc.metrel.si) heruntergeladen werden

Zu Anfrage hinzufügen

Optionales Zubehör

Videos

Promotional

nach Normen

Gerätesicherheit gegenüber dem Benutzer

DIN EN 61010-1 (VDE 0411-1):2020-03 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen
DIN EN 61010-031 (VDE 0411-031):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 031: Sicherheitsbestimmungen für handgehaltenes und handbedientes Messzubehör zum elektrischen Prüfen und Messen
DIN EN IEC 61010-2-030 (VDE 0411-2-030):2022-11 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-030: Besondere Anforderungen für Geräte mit Prüf- oder Messstromkreis
IEC/EN 61010-2-034 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-034: Particular requirements for measurement equipment for insulation resistance and test equipment for electric strength

EMV-Sicherheit

DIN EN IEC 61326-1 (VDE 0843-20-1):2022-11 Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen - Teil 1: Allgemeine Anforderungen

Funktionen

Messfunktionen

Isolationswiderstandsmessung;
Diagnosetest (Pl, DAR, DD);
Schrittspannungsprüfung;
Prüfung der Spannungsfestigkeit (DC) bis zu 15 kV;
Spannung und Frequenzmessung bis zu 999 V TRMS;
Kapazitätsmessung.

Wichtigste Funktionen

Isolationswiderstandsmessungen von bis zu 35 TΩ.
Sicherheitskategorie bis CAT IV 1000 V bis 3000 m.

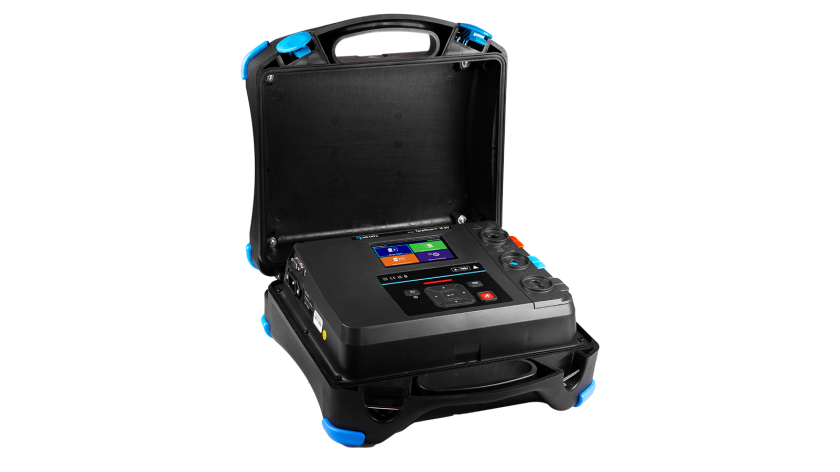

Dual-Case-Design.
Codierte Bananenanschlüsse mit Verriegelungsfunktion.
Neu gestaltete HV-Krokodilklemme mit besserem Grip.
Li-Ionen-Akku 4400 mAh.
Einstellbare Prüfspannung (50 V...15 kV) in 50 V- und 100 V-Schritten.
Maximaler Kurzschluss/Ladestrom: > 4 mA (Netzversorgung) oder > 2,4 mA (Batterieversorgung).
Laderate für kapazitive Last < 4 s/μF bei 15 kV.
Entladerate für kapazitive Last < 1,6 s/µF bei 15 kV (Netzversorgung).
8 GB Speicher SD-Karte zur Datenspeicherung.
Brenn- oder Durchbruchmodus.
Programmierbare Timer.
Automatische Entladung des Prüfobjekts nach Abschluss der Messung.
Spannungserkennung > 30 V
Schutzart IP65.
Benutzerfreundliche und intuitive Bedienung.
Hochspannungsdurchbrucherkennung.
Programmierbare Auto-Sequenzen.
Funktion der automatischen Einstellung.
Messergebnisse in numerischer und grafischer Form.
PC-Software MESM zum Herunterladen und Analysieren von Testergebnissen und zum Drucken von Testberichten.
Isolierte RS-232- und USB-Kommunikationsanschlüsse, Bluetooth-Schnittstelle.
Hochwertiges Zubehör, einschließlich abgeschirmter Prüfleitungen.
Schutz vor hohen EM-Störungen: Eingang AC-Strom Rauschunterdrückung 8 mA, Eingang AC-Spannung Rauschunterdrückung 1,5 kV
Mittelung der Ergebnisse (5, 10, 30, 60).
Netz- und Akku-Stromversorgung.
