MI 3211 TeraOhmHP 10 kV Neu

Hochspannungs isolations Prüfgeräte

MI 3211 TeraOhmHP 10 kV
MI 3211 TeraOhmHP 10 kV MI 3211 TeraOhmHP 10 kV

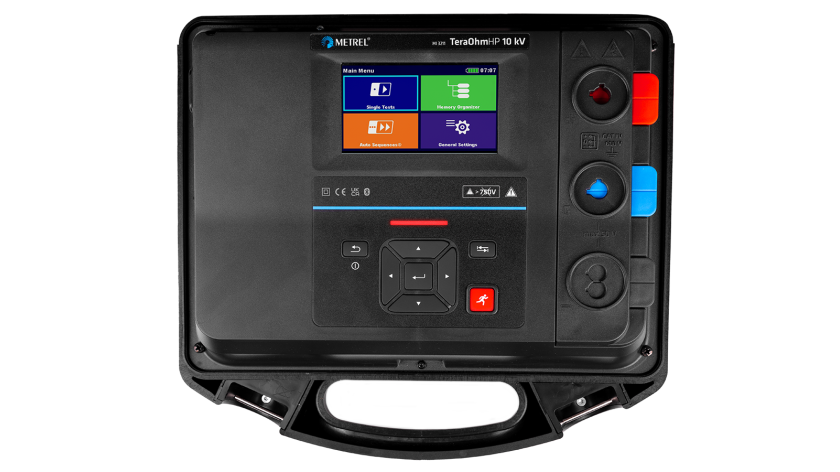

Der MI 3211 TeraOhmHP 10 kV ist ein tragbares, batterie- oder netzbetriebenes Hochleistungsprüfgerät mit ausgezeichnetem IP-Schutz (IP65), das für die Analyse des Isolationswiderstands unter Verwendung hoher DC-Prüfspannungen von bis zu 10 kV entwickelt wurde. Aufgrund seiner Robustheit (Messkategorie CAT IV) und seiner hohen Störfestigkeit gegenüber abgestrahlten EM-Feldern ist es am besten für anspruchsvolle Industrieumgebungen geeignet. Die Touchscreen- oder Tastenmanipulation über ein menügesteuertes LCD ermöglicht eine einfache und transparente Auswahl verschiedener Messmethoden und eine einfache Dateneingabe. Neu entwickelte Prüfleitungen verfügen über codierte Bananenstecker für den ordnungsgemäßen Anschluss und die Verriegelung, um sie vor unerwünschtem oder versehentlichem Entfernen zu schützen.
Wählen Sie einen Satz

Besitzen Sie dieses Produkt?

Reparatur & Kalibrierung
Technischer Support
Häufig gestellte Fragen
Dokumentationszentrum
Schulung

Wählen Sie einen Satz

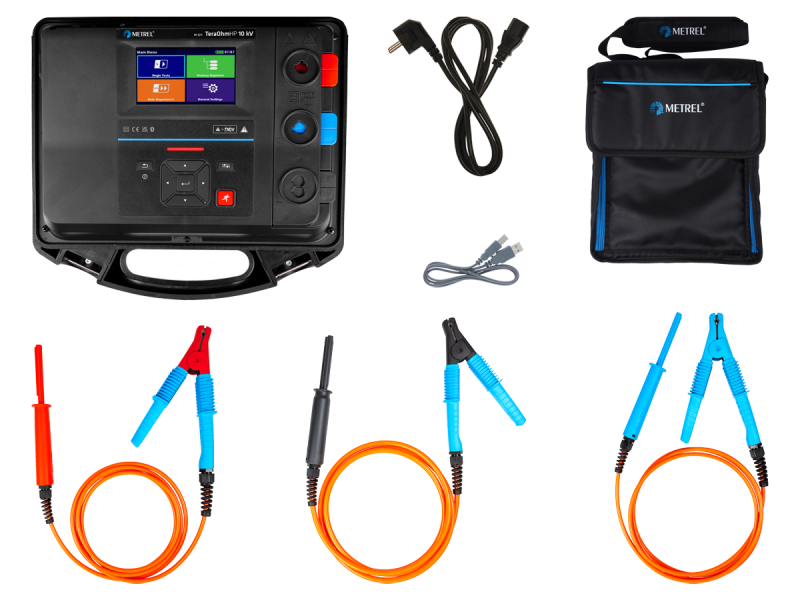

MI 3211 Lieferumfang

  • Gerät MI 3211 TeraOhmHP 10 kV
  • A 1794 HV-Prüfleitung, 3 m, schwarzer Bananenstecker/Krokodilklemme - abgeschirmt,
  • A 1795 HV-Prüfleitung, 3 m, blauer Bananenstecker/Krokodilklemme
  • A 1793 HV-Prüfleitung, 3 m, roter Bananenstecker/Krokodilklemme
  • A 1728 Stromkabel, 2 m, 3 x 0,75 mm2,
  • IEC C13/Typ-E-Stecker
  • A 1727 USB-Kabel Typ A/B
  • A 1772 Weiche Tragetasche Größe: XXL
  • Metrel ES Manager BASIC-Lizenz*
  • SW 1201 Metrel ES Manager (Programminstallation) *
  • Bedienungsanleitung
  • Kalibrierzertifikat
  *SW 1201 Metrel ES Manager und alle Dokumentationen können kostenfrei vom Metrel Webserver (https://www.metrel.si/en/downloads/) oder Metrel Documentation Center (https://doc.metrel.si) heruntergeladen werden
Zu Anfrage hinzufügen
Optionales Zubehör

Videos

Promotional

MI 3211 TeraOhmHP 10 kV
MI 3211 TeraOhmHP 10 kV
MI 3211 TeraOhmHP 10 kV

nach Normen

Gerätesicherheit gegenüber dem Benutzer

  • DIN EN 61010-1 (VDE 0411-1):2020-03 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen
  • DIN EN 61010-031 (VDE 0411-031):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 031: Sicherheitsbestimmungen für handgehaltenes und handbedientes Messzubehör zum elektrischen Prüfen und Messen
  • DIN EN IEC 61010-2-030 (VDE 0411-2-030):2022-11 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-030: Besondere Anforderungen für Geräte mit Prüf- oder Messstromkreis
  • IEC/EN 61010-2-034 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-034: Particular requirements for measurement equipment for insulation resistance and test equipment for electric strength

EMV-Sicherheit

  • DIN EN IEC 61326-1 (VDE 0843-20-1):2022-11 Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen - Teil 1: Allgemeine Anforderungen

Funktionen

Messfunktionen

  • Isolationswiderstandsmessung;
  • Diagnosetest (PI, DAR, DD);
  • Schrittspannungsprüfung;
  • Prüfung der Spannungsfestigkeit (DC) bis zu 10 kV;
  • Spannung und Frequenzmessung bis zu 999 V TRMS;
  • Kapazitätsmessung.

Wichtigste Funktionen

  • Isolationswiderstandsmessungen von bis zu 20 TΩ.
  • Sicherheitskategorie bis CAT IV 600 V bis 3000 m.
  • Dual-Case-Design.
  • Codierte Bananenanschlüsse mit Verriegelungsfunktion.
  • Neu gestaltete HV-Krokodilklemme mit besserem Grip.
  • Li-Ionen-Akku 4400 mAh.
  • Einstellbare Prüfspannung (50 V...10 kV) 50 V und 100 V Schritt.
  • Maximaler Kurzschluss/Ladestrom: > 4 mA (Netzversorgung) oder > 2,4 mA (Batterieversorgung).
  • Laderate für kapazitive Last < 2,7 s/μF bei 10 kV.
  • Entladerate für kapazitive Last < 0,24 s/µF bei 10 kV (Netzversorgung).
  • 8 GB Speicher SD-Karte zur Datenspeicherung.
  • Brenn- oder Durchbruchmodus.
  • Programmierbare Timer.
  • Automatische Entladung des Prüfobjekts nach Abschluss der Messung.
  • Spannungserkennung > 30 V
  • Schutzart IP65.
  • Benutzerfreundliche und intuitive Bedienung.
  • Hochspannungsdurchbrucherkennung.
  • Programmierbare Auto-Sequenzen.
  • Funktion der automatischen Einstellung.
  • Messergebnisse in numerischer und grafischer Form.
  • PC-Software MESM zum Herunterladen und Analysieren von Testergebnissen und zum Drucken von Testberichten.
  • Isolierte RS-232- und USB-Kommunikationsanschlüsse, Bluetooth-Schnittstelle.
  • Hochwertiges Zubehör, einschließlich abgeschirmter Prüfleitungen.
  • Schutz vor hohen EM-Störungen: Eingang AC-Strom Rauschunterdrückung 8 mA, Eingang AC-Spannung Rauschunterdrückung 1,5 kV.
  • Mittelung des Ergebnisses (5, 10, 30, 60)...
  • Netz- und Akku-Stromversorgung.

Technische Daten

Abmessungen: 36 cm x 16 cm x 33 cm

Gewicht: 6,2 kg, ohne Zubehör

Anwendungen

Erneuerbare Energiequellen

  • Generator-Stator-Prüfung

Stromverteilung

  • Messung des Isolationswiderstandes der Wicklungen von Transformatoren
  • Isolierung von langen Kabeln

Spezifikationen
