MI 3116 PV Analyser XA Neu

Photovoltaik- und Elektroinstallations Prüfgeräte

MI 3116 PV Analyser XA solar panel diagnostics device, photovoltaic system testing equipment, PV analyzer measuring performance, solar energy efficiency testing, portable solar inspection tool

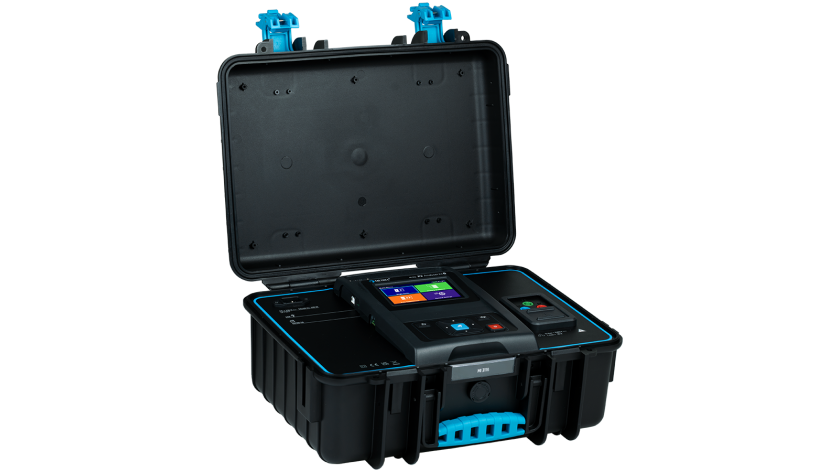

Der MI 3116 PV AnalyserXA ist ein fortschrittliches Prüfgerät für Photovoltaik- und elektrische Anlagen, das auf maximale Effizienz und Präzision ausgelegt ist. Es kombiniert Isolations- und I/U-Messungen von PV-Anlagen von 1500 V in einem Gerät und gewährleistet gleichzeitig eine genaue Prüfung von hocheffizienten PV-Modulen. Eine drahtlose (WiFi) Ferneinheit ermöglicht die Echtzeitmessung und Aufzeichnung der Bestrahlung und der Zelltemperatur, wodurch die Datenerfassung verbessert wird. Die Auto-Test-Funktion für Tests der Kategorie 1 optimiert den Betrieb, während die innovative Korrekturfunktion es dem Benutzer ermöglicht, zuvor falsche Parameter für abgeschlossene Messungen oder ganze Testgruppen anzupassen, was eine höhere Genauigkeit und Zuverlässigkeit bei der PV-Anlagendiagnose gewährleistet.

Wählen Sie einen Satz

Besitzen Sie dieses Produkt?

Reparatur & Kalibrierung

Technischer Support

Häufig gestellte Fragen

Dokumentationszentrum

Schulung

Welches ist das Beste für Sie?

Neu

MI 3116 PV Analyser XA

vergleichen

Neu

MI 3115 PV Analyser

vergleichen

Neu

MI 3114 PV Tester

vergleichen

Produkte vergleichen

Produkte in der Produktsuche entdecken

Wählen Sie einen Satz

Neu

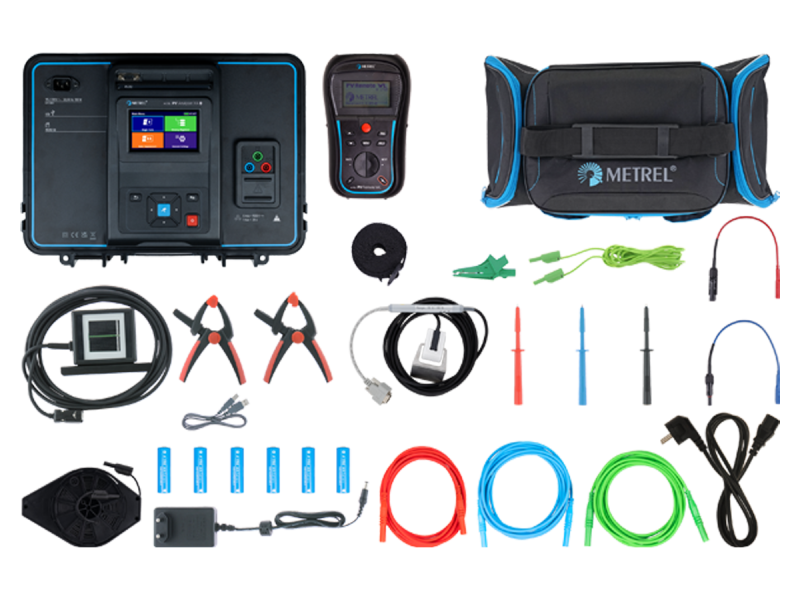

MI 3116 Lieferumfang

Messgerät MI 3116 PV AnalyserXA
A 1785 Ferneinheit WL
A 1833 PV Temperaturfühler
A 1834 PV Referenzzelle
2 x A 1835 Klemme zum Anbringen des Zubehörs
A 1840 MC4 Prüfleitung, Blau, 1500 V
A 1841 MC4 Prüfleitung, Rot, 1500 V
A 1790 ROTE Prüfleitung, Rot, 3 m, 2,5 mm2
A 1790 BLAUE Prüfleitung, Blaue, 3 m, 2,5 mm2
A 1792 Prüfleitung, grün, 3 m, 0,75 mm2
A 1509 Prüfleitung, schwarz, 50 m, 0,75 mm2 - Rolle
A 1012 Prüfleitung, grün, 4 m, 0,75 mm2
A 1309 Krokodilklemme, grün
A 1014 Prüfsonde, schwarz
A 1015 Prüfsonde, blau
A 1016 Prüfsonde, rot
A 1727 USB-Kabel Typ A/B
A 1728 Stromkabel, 2 m, 3 x 0,75 mm2
A 1551 Weich gepolsterte Tragetasche Größe: L
A 1548 Stromversorgung 0,5 A/12 V**
A 1791 Trageriemen mit Spannschnalle
S 2080 Batteriesatz, Typ AA, 2100 mAh - 6 Stck.
Kalibrierzertifikat für MI 3116
Kalibrierzertifikat für A 1785
Benutzerhandbuch
SW 1201 Metrel Electrical Safety Manager (MESM)*

*Metrel ES Manager kann kostenfrei vom Webserver heruntergeladen werden
** In einigen Ländern ersetzt durch die national spezifische Version des A 1569

Zu Anfrage hinzufügen

Optionales Zubehör

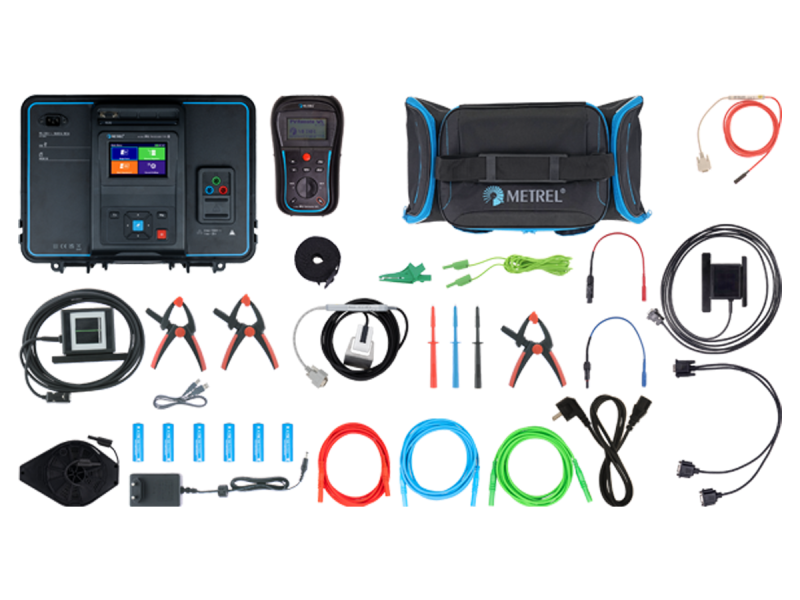

MI 3116 Bifaziales Set

Messgerät MI 3116 PV AnalyserXA
A 1844 PV Referenzzelle für Dual Mount
A 1383 Temperaturfühler mit 3 m Kabel
A 1847 Kommunikationskabel, 0,5 m
A 1785 Ferneinheit WL
A 1833 PV Temperaturfühler
A 1834 PV Referenzzelle
A 1835 Klemme zum Anbringen des Zubehörs
2x A 1835 Klemme zum Anbringen des Zubehörs
A 1840 MC4 Prüfleitung, Blau, 1500 V
A 1841 MC4 Prüfleitung, Rot, 1500 V
A 1790 ROTE Prüfleitung, Rot, 3 m, 2,5 mm2
A 1790 BLAUE Prüfleitung, Blaue, 3 m, 2,5 mm2
A 1792 Prüfleitung, grün, 3 m, 0,75 mm2
A 1509 Prüfleitung, schwarz, 50 m, 0,75 mm2 - Rolle
A 1012 Prüfleitung, grün, 4 m, 0,75 mm2
A 1309 Krokodilklemme, grün
A 1014 Prüfsonde, schwarz
A 1015 Prüfsonde, blau
A 1016 Prüfsonde, rot
A 1727 USB-Kabel Typ A/B
A 1728 Stromkabel, 2 m, 3 x 0,75 mm2
A 1551 Weich gepolsterte Tragetasche Größe: L
A 1548 Stromversorgung 0,5 A/12 V**
A 1791 Trageriemen mit Spannschnalle
S 2080 Batteriesatz, Typ AA, 2100 mAh - 6 Stck.
Kalibrierzertifikat für MI 3116
Kalibrierzertifikat für A 1785
Benutzerhandbuch
SW 1201 Metrel Electrical Safety Manager (MESM)*

*Metrel ES Manager kann kostenfrei vom Webserver heruntergeladen werden
** In einigen Ländern ersetzt durch die national spezifische Version des A 1569

Zu Anfrage hinzufügen

Optionales Zubehör

Videos

Promotional

nach Normen

Gebäude-NS-Installation

Installationstester: Sicherheitsüberprüfung von Niederspannungs-Elektroinstallationen
EISc-Kompetenzen: Sicherheit bei elektrischen Niederspannungsinstallationen für Bauunternehmer und Wartungspersonal
DIN IEC 60364 Errichten von Niederspannungsanlagen
DIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-Normenreihe

Photovoltaikanlagen

DIN EN IEC 62446-2:2021-08; VDE 0126-23-2:2021-08 Systeme - Anforderungen an Prüfung, Dokumentation und Instandhaltung - Teil 2: Netzgekoppelte Systeme - Instandhaltung von PV-Systemen
EN 62466-1 Photovoltaische (PV) Systeme. Anforderungen an die Prüfung, Dokumentation und Wartung - Teil 1: Netzgekoppelte Anlagen - Dokumentation, Inbetriebnahmeprüfungen und Inspektion
EN 62466-2 Photovoltaik (PV)-Anlagen. Anforderungen an Prüfung, Dokumentation und Wartung - Teil 2: Netzgekoppelte Anlagen - Wartung von PV-Anlagen
IEC/EN 60891 Photovoltaic devices - Procedures for temperature and irradiance corrections to measured I-V characteristics

Gerätesicherheit gegenüber dem Benutzer

DIN EN 61010-1 (VDE 0411-1):2020-03 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen
DIN EN 61010-031 (VDE 0411-031):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 031: Sicherheitsbestimmungen für handgehaltenes und handbedientes Messzubehör zum elektrischen Prüfen und Messen
DIN EN IEC 61010-2-030 (VDE 0411-2-030):2022-11 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-030: Besondere Anforderungen für Geräte mit Prüf- oder Messstromkreis

EMV-Sicherheit

DIN EN IEC 61326-1 (VDE 0843-20-1):2022-11 Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen - Teil 1: Allgemeine Anforderungen

Funktionen

Messfunktionen

Die maximale Systemspannung beträgt bis zu 1500 VDC;
Maximaler Kabelbaum-Unterfeldstrom bis zu 40 ADC;
1500 V Isolationswiderstand der Strings;
Unterstützung für bifaziale Module;
I/U-Eigenschaften;
Isc- und Uoc-Prüfungen;
Durchgang von Schutzleitern;
Polaritätsprüfung;
Erfassung der Bestrahlung und der Temperatur des PV-Moduls.

Wichtigste Funktionen

Isolations- und I/U-Messung von PV-Anlagen bis 1500 V in einem Gerät.
Messung von hocheffizienten PV-Modulen.
Kapazitätsmessmethode.
Kabellose (WiFi) Ferneinheit zur Messung Bestrahlung und der Zelltemperatur von PV-Modulen.
Auto-Test für Prüfungen der Kategorie 1.
Berechnung von STC-Werten und Vergleich mit Nenndaten.
Korrektur von zuvor falsch eingegebenen Parametern an bereits durchgeführten Messungen oder einer Gruppe von Messungen.

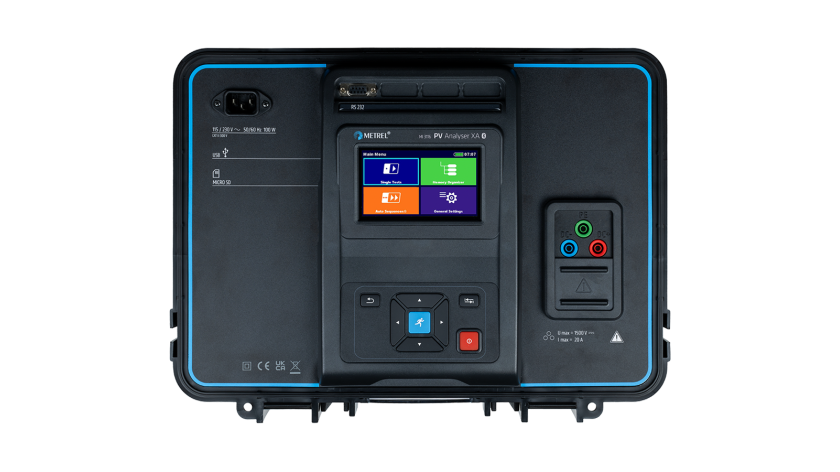

Das Gerät wird über eine Farb-Touchscreen-Anzeige gesteuert, über die der Benutzer den ausgewählten Test oder die Messung ausarbeiten und starten, sowie Ergebnisse in numerischer und grafischer Form speichern und überprüfen kann.
Memory-Organizer, Handlungen an a Einzel- oder Gruppenmessungen, Suchfunktion.
Datenbankabfertiger für PV-Module.
AUTOSEQUENZ.
Der SW 1201 Metrel Electrical Safety Manager (MESM) ist eine leistungsstarke Softwarelösung, die entwickelt wurde, um die Prüfung der elektrischen Sicherheit zu rationalisieren. Er ermöglicht Benutzern, Messstrukturen vorzudefinieren, Testdaten hoch- oder herunterzuladen und Ergebnisse effizient zu
überprüfen. Mit fortschrittlichen Funktionen wie I/U-Kurvenanalyse, einem PV-Modul-Datenbank-Explorer und professioneller Berichterstellung verbessert MESM die Workflow-Effizienz und sorgt für präzises Datenmanagement.
