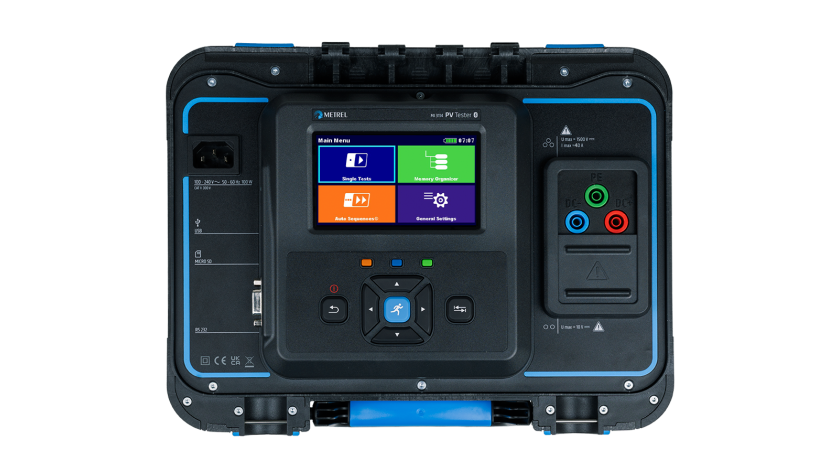

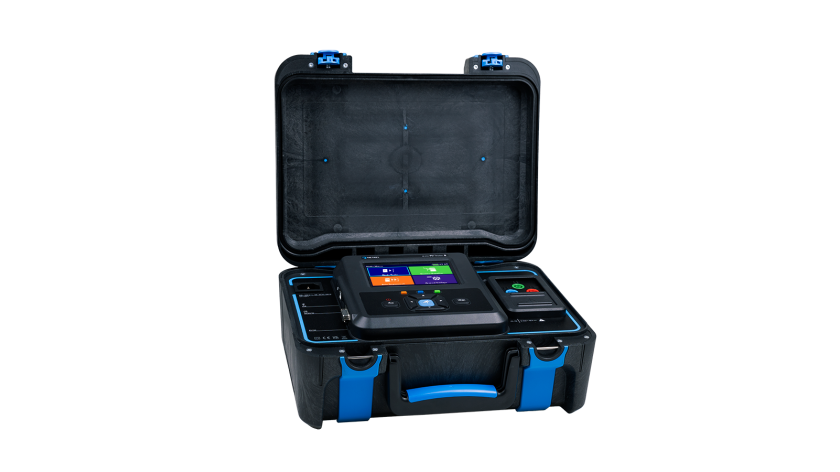

Der MI 3114 PV Tester ist ein mächtiges Gerät zum Prüfen von Photovoltaikanlagen (PV) mit einer maximalen Anlagenspannung von bis zu 1500 V und einem Kurzschlussstrom von 40 A. Er ermöglicht eine Prüfung in Übereinstimmung mit der Norm IEC 62446-1 und unterstützt Messverfahren, die alle Tests der Kategorie 1 abdecken. Dazu gehören PV-spezifische Messungen wie die Messung des Isolationswiderstands von PV-Strings, Isc- und Uoc- Messungen, sowie die Berechnung der Messergebnisse zu STCWerten und der Vergleich mit den vom Hersteller des PV-Moduls angegebenen Nennwerten. Die Bestrahlung und die Zelltemperatur werden in Echtzeit mit der kabellosen Ferneinheit gemessen. Zusätzlich können die Prüfungen der Kategorie 1 in einem einzelnen Auto-Test erfasst werden, welcher es dem Benutzer ermöglicht, alle Prüfungen mit einer einzigen Berührung der Start- Taste auszuführen.
Besitzen Sie dieses Produkt?
Welches ist das Beste für Sie?
Wählen Sie einen Satz
nach Normen
Gebäude-NS-Installation
- Installationstester: Sicherheitsüberprüfung von Niederspannungs-Elektroinstallationen
- EISc-Kompetenzen: Sicherheit bei elektrischen Niederspannungsinstallationen für Bauunternehmer und Wartungspersonal
- DIN IEC 60364 Errichten von Niederspannungsanlagen
- DIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-Normenreihe
- DIN EN IEC 61557-2 (VDE 0413-2):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 2: Isolationswiderstand
Photovoltaikanlagen
- DIN EN IEC 62446-2:2021-08; VDE 0126-23-2:2021-08 Systeme - Anforderungen an Prüfung, Dokumentation und Instandhaltung - Teil 2: Netzgekoppelte Systeme - Instandhaltung von PV-Systemen
- EN 62466-1 Photovoltaische (PV) Systeme. Anforderungen an die Prüfung, Dokumentation und Wartung - Teil 1: Netzgekoppelte Anlagen - Dokumentation, Inbetriebnahmeprüfungen und Inspektion
- EN 62466-2 Photovoltaik (PV)-Anlagen. Anforderungen an Prüfung, Dokumentation und Wartung - Teil 2: Netzgekoppelte Anlagen - Wartung von PV-Anlagen
Gerätesicherheit gegenüber dem Benutzer
- DIN EN 61010-1 (VDE 0411-1):2020-03 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen
- DIN EN 61010-031 (VDE 0411-031):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 031: Sicherheitsbestimmungen für handgehaltenes und handbedientes Messzubehör zum elektrischen Prüfen und Messen
- DIN EN IEC 61010-2-030 (VDE 0411-2-030):2022-11 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-030: Besondere Anforderungen für Geräte mit Prüf- oder Messstromkreis
EMV-Sicherheit
- DIN EN IEC 61326-1 (VDE 0843-20-1):2022-11 Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen - Teil 1: Allgemeine Anforderungen
Funktionen
Messfunktionen
- 1500 V Isolationswiderstand der Strings
- Durchgang von Schutzleitern
- Polaritätsprüfung
- Isc- und Uoc-Prüfung
Wichtigste Funktionen
- Auto-Test für Prüfungen der Kategorie 1
- Berechnung von STC-Werten und Vergleich mit Nenndaten
- Korrektur von zuvor falsch eingegebenen Parametern an bereits durchgeführten Messungen oder Gruppen von Messungen
- Memory-Organizer, Handlungen an Einzeloder Gruppenmessungen, Suchfunktion, Datenbank-Abfertiger für PV-Module
- Kabellose (WiFi) Ferneinheit zur Messung der Bestrahlung und der Zelltemperatur
- AUTOSEQUENZ
- PC SW Metrel ES Manager, um die Messstruktur und die Messungen im Voraus auszuarbeiten, diese Struktur hochzuladen oder herunterzuladen und dann die Ergebnisse zu überprüfen, PV-Module DBExplorer und zu guter Letzt, die Erstellung eines professionellen Prüfberichts.
Technische Daten
Abmessungen (l x h x b): 310 x 130 x 250 mm
Gewicht (ohne Zubehör): 4.4 kg
Anwendungen
Erneuerbare Energiequellen
- STC-Werte und Leistung von PV-Paneelen
Besondere Orte
- Niederspannungs-Photovoltaikanlagen
Spezifikationen
Downloads
Datasheet | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
---|---|---|---|---|---|---|---|
MI 3114 PV Tester | de | 03.10.2024 | 521.81 KB |
|
Manual | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
---|---|---|---|---|---|---|---|
MI 3114 PV Tester | de | 1.1.1 | 03.10.2024 | 20753419 | 2.37 MB |
|
|
A 1785 PV Remote WL | de | 1.1.1. | 21.10.2024 | 20753431 | 1.18 MB |
|
PC Software | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
---|---|---|---|---|---|---|---|
SW 1201 Metrel Electrical Safety Manager (MESM) | Multi-Language | 1.25.1.56 | 24.10.2024 | Readme | zip | 440.8 MB |
|
