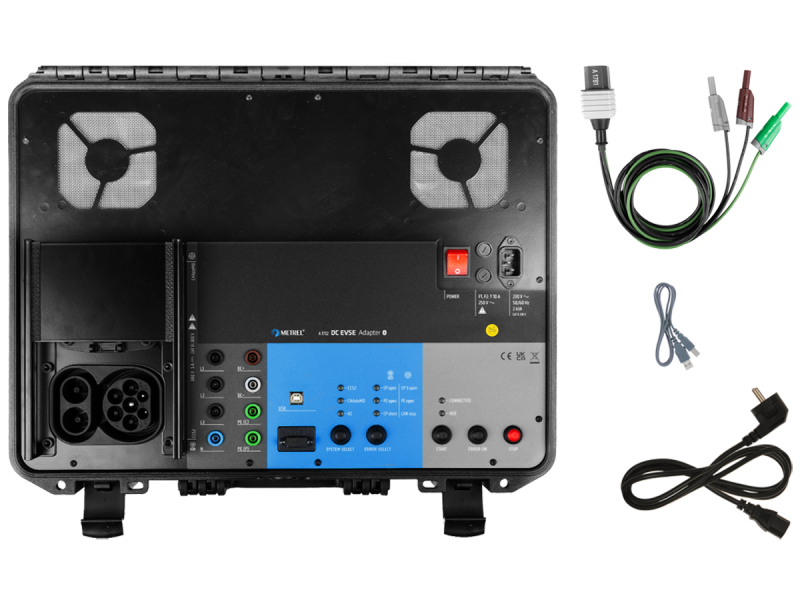

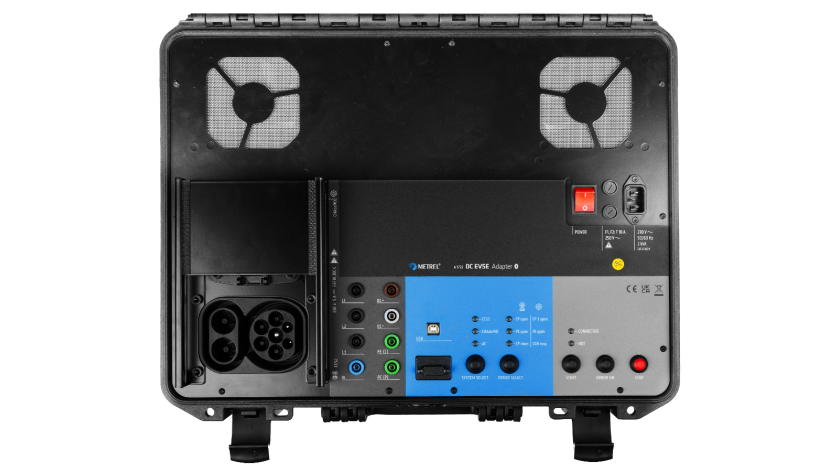

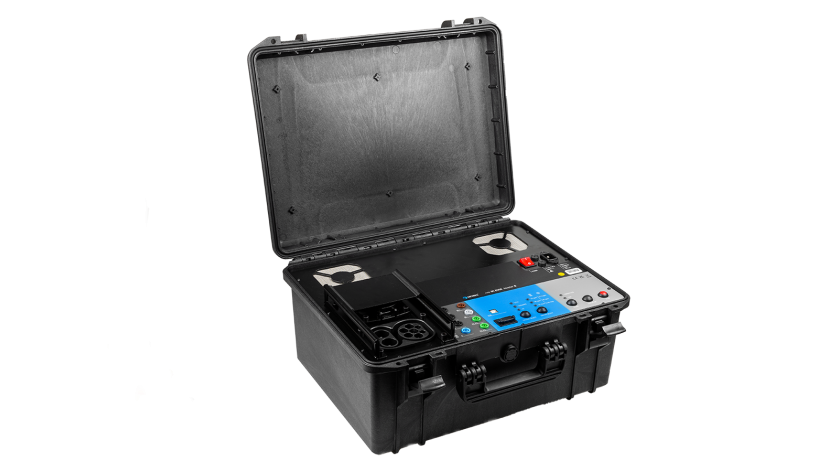

A 1732 DC EVSE Adapter Neu
E-Mobilität
Der A 1732 DC EVSE Adapter ist ein spezielles Werkzeug für die elektrische Sicherheit und die Funktionsprüfung der Versorgungseinrichtung des Elektrofahrzeugs in den Konfigurationen Mode 4 (DC EVSE) und Mode 3 (AC EVSE). Dieser unterstützt eine Reihe von Steckertypen, darunter CCS2-, CHAdeMO- und Typ-2-Fahrzeugsteckvorrichtung, was ihn sehr vielseitig macht. Der A 1732 Adapter ermöglicht die Initiierung in Verbindung mit dem MI 3155 von Kommunikationsprotokollen, wie ISO 15118, DIN SPEC 70121, CHAdeMO und Low-Level-PWM. Zudem kann er auch den Fehler am Control Pilot (CP)-Signal und an den Protective Earth (PE)-Verbindungen simulieren, um die EVSE-Antwort zu bewerten. In Verbindung mit dem MI 3155 EurotestXD-Installationstester kann der A 1732 DC EVSE Adapter verwendet werden, um das Ladeprotokoll zu erstellen, Messungen und Prüfungen durchzuführen, die für die Inbetriebnahme des EVSE und für wiederkehrende Sicherheitsprüfungen erforderlich sind.
Besitzen Sie dieses Produkt?
Welches ist das Beste für Sie?
Wählen Sie einen Satz
Videos
Metrel | A 1732 | Promotional
Funktionen
Messfunktionen
- Unterstützung für CCS2, CHAdeMO und AC EVSE;
- Funktionsprüfprotokoll zur Messung von Spannungen und Strömen an den 4 mm Buchsen;
- Fehlersimulation auf CCS2 und Typ 2 für CP offen, PE offen und CP kurz;
- Fehlersimulation auf CHAdeMO für CP3 offen, PE offen und CAN-Stopp;
- Prüfmöglichkeit für DC-, AC- und 4mm PE-Buchsen;
- Doppelte 4 mm PE-Prüfbuchsen (PE(C) und PE(P)) für eine echte 4-Leiter-Rlow-Messung;
- Bluetooth-Kommunikation mit dem MI 3155 EurotestXD;
- Überspannungskategorie CAT III / 300V;Kommunikationsunterstützung für CCS ISO 15118-1 oder DIN 70121;
- Kommunikationsunterstützung für CHAdeMO Versionen 0.9.1 und höher;
- Kommunikationsunterstützung für AC EN 61851-1;
- Simulierte EV-Batterie von 300 V und 5 A.
Wichtigste Funktionen
- Kommunikation mit einem A 1732 DC EVSE Adapter über Bluetooth;
- Vordefiniertes Prüfprotokoll für DC EVSE in der Speicherstruktur;
- Alle Messungen können am MI 3155 EurotestXD gestartet und angezeigt werden;
- Durchführen präziser 4-Draht-Messungen mit 200 mA Messstrom;
- Isolationswiderstand mit DC-Spannung bis zu 1000 V;
- Funktionsprüfung mit Live-Ansicht des Ladeprotokolls und der Spannungen und Ströme an den Prüfklemmen;
- Fehlerauslösung und Reaktionszeitmessung;
- DC-Impedanzmessung;
- Messung der Entladezeit;
- Asymmetrische IMD-Prüfung mit einem einstellbaren Fehlerwiderstand zwischen 20 kΩ und 640 kΩ in Stufen von 5 kΩ;
- Programmierbare AUTO SEQUENCEn* zur Anpassung des Prüfprotokolls;
- PC-SW Metrel ES Manager für die Vor- und Nachbearbeitung von Messungen: Vorbereitung der Teststruktur, Ergebnis-Download, Baum-Ansicht, Tabellenansicht und grafische Ansicht, Speichern und Drucken der Prüfberichte.
Technische Daten
- Abmessungen (l x b x h): 500 x 250 x 410 mm.
- Gewicht (ohne Zubehör): 16.2 kg.
Anwendungen
Besondere Orte
- EVSE-Konstruktion und -Prüfung
e-Mobility
- Prüfung von EVSE-Hausinstallationen
- Regelmäßige EVSE-Prüfung
- Erneuerbare Energien und aufladen von E-Autos
